Σετ Μοτέρ Συρόμενης Γκαραζόπορτας 800kgs

Σετ Μοτέρ Συρόμενης Γκαραζόπορτας – Αυλόπορτας με πίνακα ελέγχου

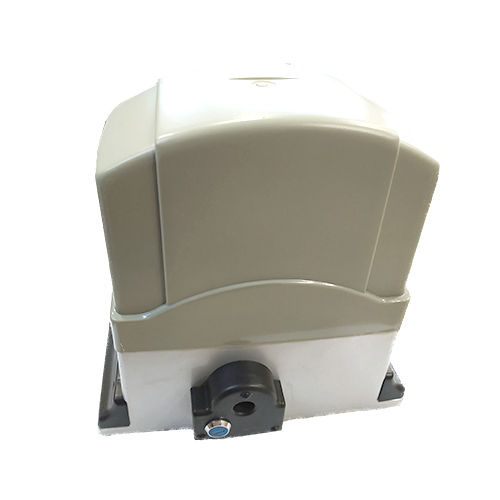

Σετ Μοτέρ Συρόμενης Γκαραζόπορτας 800kgs, το μοτέρ είναι κλειστού τύπου, γεγονός που εξασφαλίζει την απροβλημάτιστη λειτουργία σε όλες τις συνθήκες.

Το σώμα είναι κατασκευασμένο από κράμα αλουμινίου, καθιστώντας το πολύ ανθεκτικό. Το μοτέρ ξεκινάει ομαλά, είναι πολύ δυνατό με μεγάλη ροπή και χαμηλό θόρυβο. Διαθέτει ενσωματωμένο θερμικό για την προστασία του. Εύκολη εγκατάσταση και συντήρηση. Μεγάλη διάρκεια ζωής και εξαιρετικό design.

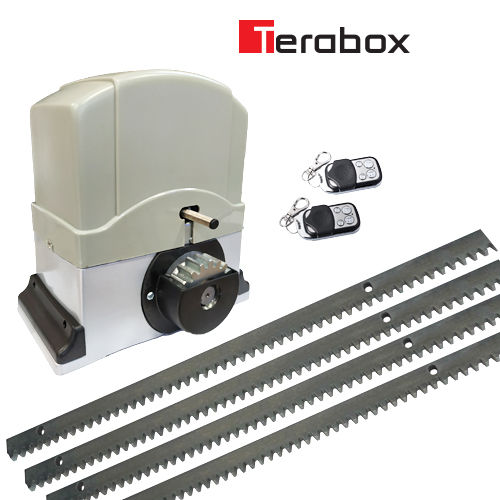

Το Σετ Μοτέρ Συρόμενης Γκαραζόπορτας 800kgs περιλαμβάνει:

• Μοτέρ 380W για πόρτες έως 800 κιλά
• Πλακέτα – Πίνακα Ελέγχου
• 2 Τηλεχειριστήρια
• 4 μέτρα κρεμαγιέρα

Χαρακτηριστικά:

Κατάλληλο για πόρτες έως 800kgs

Ισχύς:  380W
Διακόπτης: Μαγνήτης/Ελατήριο
Τάση Λειτουργίας: 110VAC ή 220VAC
Ταχύτητα Περιστροφής: 13m/min
Ταχύτητα Κινητήρα: 1400Rpm
Συχνότητα: 50Hz/60Hz
Μέγιστο Βάρος Πόρτας: 800 κιλά
Κλάση Προστασίας: IP44
Πιστοποίηση: CCC, CE
Θερμοκρασία Λειτουργίας: -20 έως+70
Διαστάσεις: 27x24x22 cm

Βάρος Σετ: 24 κιλά

Εγκατάσταση Σετ Μοτέρ Συρόμενης Γκαραζόπορτας 800kgs:

Βεβαιωθείτε ότι ο μηχανισμός είναι στο ίδιο επίπεδο και σε παράλληλη θέση και σωστά σφαλισμένος.

Πριν την εγκατάσταση, βεβαιωθείτε ότι:

• Η ράγα κύλισης στο δάπεδο πρέπει να είναι απόλυτα οριζόντια και ευθεία.
• Οι τροχοί της πόρτας πρέπει να είναι σε καλή κατάσταση.
• Το θυρόφυλλο πρέπει να κινείται χωρίς σκαμπανεβάσματα και τραντάγματα πάνω-κάτω.

1. Σκάψτε μια τρύπα για το τσιμέντο περίπου 50 x 30 x 35 cm και 25 cm σε βάθος, το τσιμέντο μπορεί να προεξέχει πάνω από το έδαφος 10 cm. Ψηλώστε το εάν είναι απαραίτητο να προστατέψετε το σύστημα από χιονοπτώσεις ή πλημμύρες.
2. Προετοιμάστε έναν ή περισσότερους ηλεκτρικούς αγωγούς για τα καλώδια, προτού ρίξετε το τσιμέντο. Τα ηλεκτρικά καλώδια πρέπει να περάσουν μέσα από την τρύπα της μεταλλικής βάσης.
3. Ρίξτε το τσιμέντο και προτού αρχίζει να σκληραίνει, ελέγξτε ότι είναι τελείως επίπεδο και παράλληλο στην πόρτα.
4. Αμέσως μόλις σκληρύνει το τσιμέντο, τοποθετήστε τη μεταλλική βάση στο τσιμέντο και σημαδέψτε τις θέση για τις 4 τρύπες της μεταλλικής βάσης. Έχετε υπόψιν σας ότι πρέπει να βρείτε τη σωστή απόσταση από την πόρτα, και σύμφωνα με την κρεμαγίερα. Βεβαιωθείτε ότι έχετε σημαδέψει σωστά, απομακρύνετε τη βάση και ανοίξτε 4 τρύπες στα σημεία που έχετε σημαδέψει, χρησιμοποιώντας 10mm (3/8″) μύτη. Τοποθετήστε τις 4 βίδες της συσκευασίας στις τρύπες και σφίξτε τις.
5. Τοποθετήστε το μηχανισμό πάνω στη βάση. Ελέγξτε αν είναι τελείως παράλληλος στην πόρτα και στη συνέχεια βιδώστε τον πάνω στη βάση.

*Περαιτέρω προσαρμογές θα χρειαστούν κατά την εγκατάσταση της κρεμαγιέρας.

**Διατίθεται με πίνακα ελέγχου, 2 τηλεχειριστήρια και 4 μέτρα κρεμαγιέρα

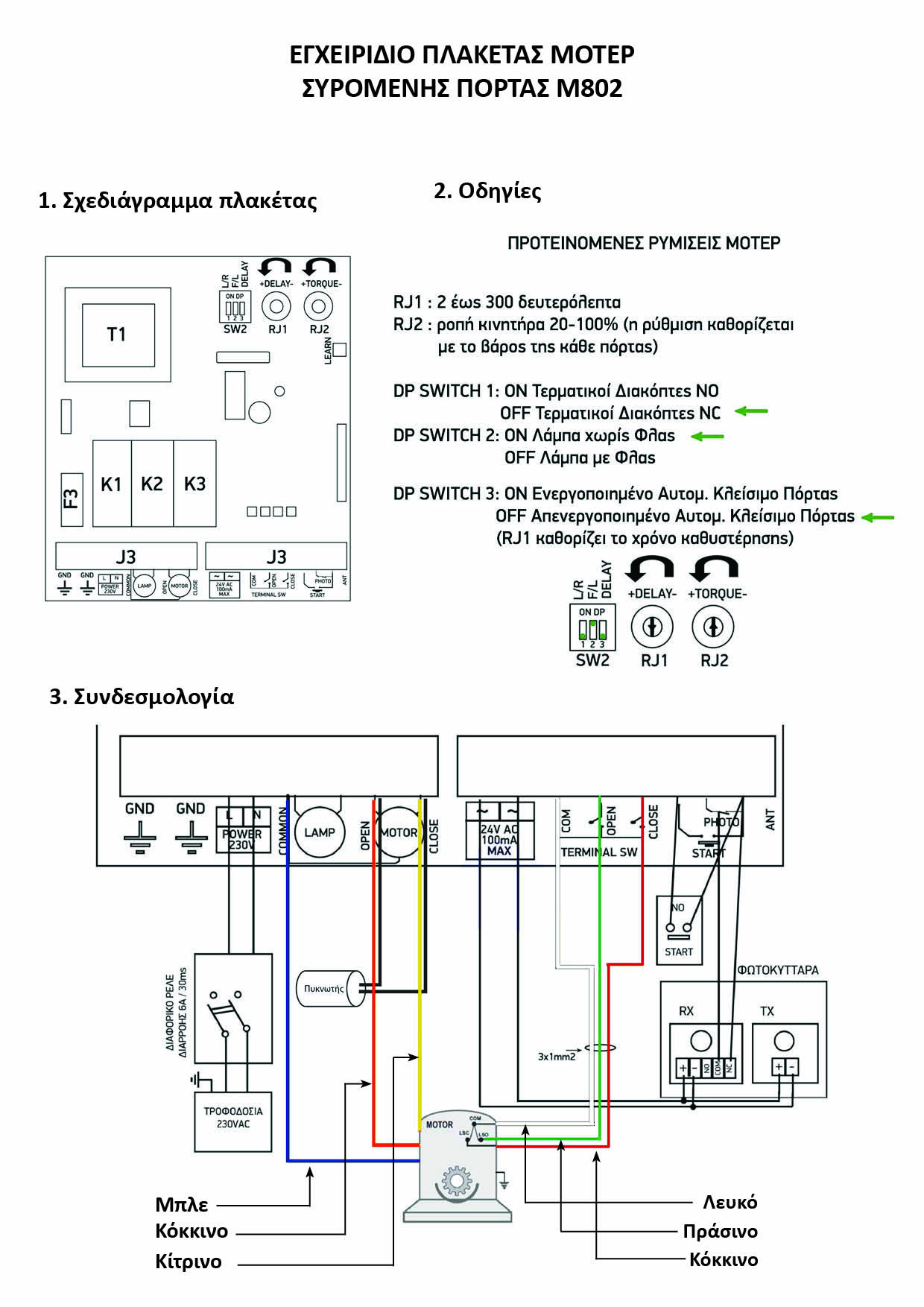

ΕΓΧΕΙΡΙΔΙΟ ΣΥΡΟΜΕΝΗΣ ΓΚΑΡΑΖΟΠΟΡΤΑΣ.PDF
